Contenu multimédia pour Société et Produits

Silicone liquide pour connecteur

Modèle basique:
LIM1520-50A/B

Description de produit
Cet élastomère LIM1520-50A/B est un caoutchouc silicone liquide bi-composant pour des procédés de moulage par injection. Il est particulièrement développé pour la production de prises en silicone. Tous les matériaux à curage platine disposent d'un rapport de mélange 1:1.

Formulaire de demande

Applications principales
Ce matériau élastomère parfait pour la production de connecteurs

Usage

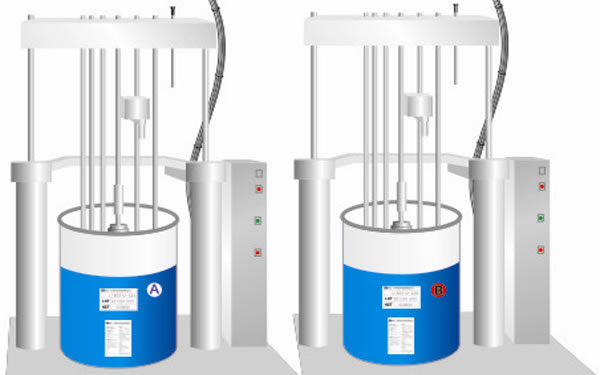

Deux parties de caoutchouc silicone liquide (A et B) sont stockées respectivement dans un seau 20kg et un baril 200kg. Avant d'être pompé dans la chambre de moulage, il est pesé précisément par un équipement de pesage spécial et mélangé uniformément dans un mélangeur statique avec un niveau 1:1. Après mélange, la mixture A/B est stockée pendant 7 jours à 23℃. Si la machine de moulage s'arrête pendant une longue période, le tube de pompe doit être nettoyé.

Emballage
20kg/seau ou 200kg/baril

Propriétés techniques
Avant curage Propriétés physiques Méthode de test Unité LIM1520-50A/B
Apparence (Couleur) A: Transparent;
B: Rouge
Teneur solide % 100
Viscosité DIN53019 mPa.s (80-90) x 104
Après curage Dureté SHORE D2204 A 51 ~ 53
Résistance à la traction D412 MPa ≥8
Allongement à la rupture D412 % ≥500
Résistance à la déchirure D624B KN/m ＞ 28
Résistivité volumétrique IEC60093 Ω.cm 1.0 x 1015
Résilience IEC60250 % ≥ 60
Contraction linéaire JISK 6301 % ≤2.2
Set de tension D412 DIE C % ≤ 4.5

Notes:
Stockage: dans emplacement sec, ventilé, à température constante et à l'abris de la lumière. Durée de vie sur étagère de 12 mois.
Viscosité mesurée par viscosimètre rotatif NDJ-79
Condition de moulage: Curage haute pression pendant 10 minutes à 140℃
Condition d'après curage: Curage pendant 2 heures à 200℃

Propriétés mentionnées seulement à titre de référence. Veuillez nous contacter directement pour une personnalisation.

Commentaires
